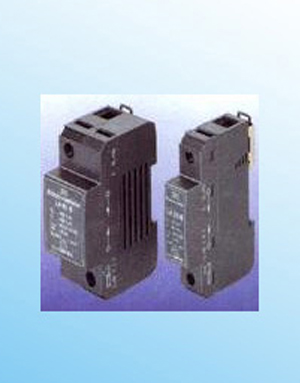

OBO LA60-B、LA25-B 型電源防雷器-盾牌防雷器
價格： 點擊咨詢
點擊：
產品特點：
OBO LA60-B、LA25-B 型電源防雷器-盾牌防雷器應用 設計雷電電流型防雷器（B類規格）的目的是用于裝有外部防雷擊保護系統建筑物內的防雷擊等電位 連接。防雷器將防雷擊保護系統與供電線路之間進行等電位連接。它還應用于通過架空線路輸送低壓電 源的建筑物內，因為直接雷擊電流或部分
LA60-B和LA25-B技術說明22
應用 設計雷電電流型防雷器（B類規格）的目的是用于裝有外部防雷擊保護系統建筑物內的防雷擊等電位 連接。防雷器將防雷擊保護系統與供電線路之間進行等電位連接。它還應用于通過架空線路輸送低壓電 源的建筑物內，因為直接雷擊電流或部分雷擊電流也有可能在此發生。
功能 雷電電流型防雷器的核心是高容量間隙放電器。其工作原理是在兩個電弧接點之間產生電弧放電電壓。 由于電極的形狀，產生的電弧被引導至電極頂端的外部。在該位置，電弧擊中隔板，例如：間隙放電器 的另一部分被分成小的分電弧，將其從電弧接點的接觸表面清除和分開。由此，確保甚至是電源后續電 流也可得到控制。
位置/安裝 該裝置可毫無問題地進行安裝，因為其底座尺寸是按照節省空間的17.5mm柵格尺寸設計的，可簡單地將 其卡在頂蓋軌上安裝。
特性 通過集成雙連端子，電氣連接被進一步簡化。 因為導線有一個弧面，與其它設備之間必要的安全距離必須參照隨附的技術信息。 為協調使用裝有V20－C避雷器的LA間隙放電器接頭，如去除防雷器的耦合，確保線路長度至少為10米。 否則，應使用LAI－35型電感設備去耦。
技術數據：
| 型號 | LA 60-B | LA 25-B |
| 額定電壓 UN | 230 V/50-60HZ | |
| 最大連續工作電壓 UC | 400VAC | |
| 符合 VDE0675 第 6 部分（ 1989 年 11 月草案） VDE0675 第 6/AI 部分標準的規格分類 | B | |
| 電壓保護電平 UP | <4KV | |
| 響應時間 tA | < 100ns | |
| 脈沖電流（ 10/350 ） 電流峰值 Imax 電荷 Q 比能 W/R |
60KA 30AS 900KJ/ O hm |
25KA 12.5AS 160KJ/ O hm |
| 脈沖電流（ 8/80 ） | 100KA | 50KA |
| 最大備用保險絲短路耐壓 25Karpm | 250A gl | 125 A gl |
| 在 Ur 處無后備保險絲短路電流熄滅 | 3.5Karpm | 2.5KArpm |
| 溫度范圍 | -400 C-+800 C | |
| 相對濕度 | 最大高達 90% | |
| 保護類型 | IP20 | |
| 連接橫截面 | 2.5-35 mm2 | |
| 安裝 | 插入 35 頂蓋導軌上，符合德國工業標準 EN 50022 標準 | |
| 顏色 | 黑色， RAL 9005 | |
| 材料 | 聚酰亞胺 6 | |
| DIN43880 標準尺寸 LA60-B LA25-B |
寬 35.0mm 深 55mm 寬 17.5mm 深 55mm |
|
| OBO 退耦器 | ||
| 類型 | LAI-35 | |
| 額定電壓 UN | 500V | |
| 額定電流 IN | 35A/40 ° C | |
| 額定電感 LN | 7 ． 5mH | |
| 直流電感 RDC | 4 ． 5mW | |
| 符合 DW43880 標準的尺寸 | 寬 35mm 深 55mm | |
