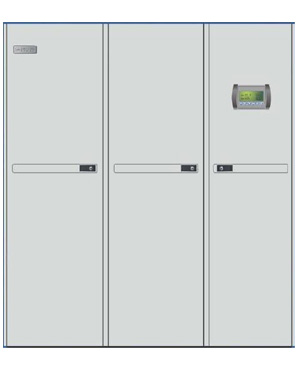

KHNA-H系列產品介紹

產品的主要技術、結構、性能、特點和質量水平的詳細描述

KHNA-H系列作為科華新一代摸塊式精密空調系列，具有更高的精度，更穩定可靠的工作性能，更佳的能效比，更小的戰地面積和體積，更好的操作界面和維護界面，更靈活的擴展性于一身。

系列機選用高效率和高可靠性美國谷輪的渦旋式壓縮機，具備優良的載液壓縮能力，無載啟動和不受磨損而影響性能的渦旋壓縮盤，可應付精密空調系統的頻繁啟動和長時間連續運轉的嚴格要求。

在冬季啟動時，壓縮機正啟動功能可防止短循環和低壓鎖死。

所有KHNA-H系列型號均配備高效后傾式葉片風機，改變傳統的皮帶傳動為變頻電機直接驅動，具有靜壓在75pa～300 Pa連續調節調節，在更大范圍內，實現了用戶現場風機送風壓力可調，極大的滿足了用戶需求，同時使得空調低噪音運行得已實現，確保機組全年連續安全可靠運行。

為保持濕度，系列機組有自動導電率控制的電極鍋爐加濕器供應潔凈的純蒸汽。

針對場地對空氣的高潔凈度以保持平穩和可靠性運作的要求，系列機使用符合ASHRAE52-76標準30%過濾效率和95%攔截率的折褶式空氣過濾器。

系列機配備了控制編程，在多臺機組同時運作時，運用“控制備用”，“自動切換”和“自動編序”等技術大大提高整體系統的可靠性。

KELONG KHNA-H系列產品主要特點描述

1、可擴展性：不同的方向

KHNA-H系列機的“擴展性”不是單指系統能量的可擴展性，而是指整體系統的性能，可靠性和壽命等多方面的可擴展性。系列機控制編程中的“控制備用”、“自動分工”和“控制級數擴展”等技術使整體系統的性能，可靠性和壽命在擴展機組的同時得以倍增。系列機使用模塊設計，機組間可分緊密靠緊或分散地安裝，不受氣流分布和空間的限制。系統可使用單一主模塊組為開始，隨著業務的發展而使用價格較佳的輔助模塊機組擴展容量。

2、保護性：無形的保護

為保護你的寶貴投資，警報均可同一時間在控制面板上顯示或在遙距警報顯示器上發出。系統設有25個特定和4個用戶自設警報以監視室內環境和部件的運行狀況：用于確保環境的可靠和空調自身運行的可靠，報警共分為三類：第一類出現報警后馬上停止空調機整機的工作；第二類出現報警后馬上關斷空調機內出現故障的部件；第三類僅僅是提示報警這類報警的出現，維護人員要馬上對空調機進行維護以免出現更大的問題。

3、高效能性：精密且高效

你需要一套能精密且能高效地控制環境在指定允許范圍內操作的精密空調系統。

比例（P）+ 積分（I）+ 微分（D）控制編程準確地維持溫度和相對濕度達到±0.5℃及±2%RH的高控制精度。

特大的冷卻盤管配以大空氣流量風機，確保顯熱量在92%以上。

特大冷卻盤管和大面積空氣過濾器更將空氣阻力降至最低，從而降低風機耗電量。

在時間控制開關模式內設有一個“休閑”功能，在房間不使用期間允許較寬的溫度和濕度公差，大大提高節能的效益和延長系統的壽命。

4、互聯性：仿如就在身邊

系統內置有RS485通訊端口，通過雙絞線或連接電話線的調解器，機組可跟其他相容之設備聯網至中央監控系統或通用的中央大樓管理系統。

5、簡易性：易于操作

即使有好的功能，如果不易于操作也是枉然。因此，我們在系列機上使用一個高智能的微處理器控制系統，具有操作簡單易于管理的特點。

特大的觸摸式中文加圖形液晶顯示屏，具有友好的圖形界面。用戶只需在顯示屏上點取對應的圖形項，就能得到所需信息和改變控制設定。

l 系統工作狀態如當前溫度和濕度，過程狀態，警報情況等均能實時顯示于屏幕上。

l 所有資料有系統地分類以方便檢視方系統訊息的設定。

l 備有不同國籍文字的用戶介面可供選擇。

6、溶合性：符合你的獨特要求

無論你對精密空調系統工作模式的要求是如何獨特，系列機也可應要求而作出設定，確保精密空調系統能符合你的需要。

l 系列機直接膨脹系統相容于無損于臭氧層R407C冷媒。

l 設定點，控制參數，過限警報點均能隨意設定，配合不同環境的應用需要。

l 系統設有三種不同開關模式：

² 通過機組控制程序表板的手動開關模式

² 為中央大樓管理系統而設的遠程開關模式

² 一周每天四個自動開關切換時控開關模式

l 警報有以下六種可編程示警及反應選擇：

² 監視/不監視

² 機組停機

² 啟動備用機組

² 啟動共警報輸出

² 記錄警報事件

² 四種警告聲音選擇

7、可維修性：可預測及可追索

科華不單把質量和可靠性溶入每一到個產品中，我們更在產品中添加可預測及可追索故障的功能。

l 通過有1/4旋轉的快速釋放緊固件的絞鏈正面板，機組內的所有部件均可快速地進行檢示及維修。

l 主要的部件如控制系統和制冷系統均與空氣通道分開，常規維修無需停機。

l 系統備有自動記錄最近五十個重要事故的發生日期及時間的功能，有助分析和排除故障。重要事故包括：

² 電源中斷

² 電源恢復

² 機組啟動

² 發生警報

² 確認警報

² 消除警報

8、相互的合作性：善用群體力量

最新開發的主從形式的內部聯網系統。特別為進一步提高系列機模塊精密空調機系統的性能，可靠性和管理能力而設計的新一代控制系統，從系統允許最多八臺系列機主動和從動模塊組合，在不需其他附加硬件協助下，通過一根通訊電纜線相連接而成為一區域網絡。聯網后的系統機能以下列六種控制編程大大提高機組的性能，可靠性管理能力。

自動分工

對多臺系統，提供二級分工編程。第一級分工編程幫助維持要求的運行機組數目，定時切換機組的開關以平衡各機組運行時間。第二級分工編程提供運行機組中的部件開關自動編序，平衡運行機組中的部件運行時間。

數據同步

有助多臺機組管理。多臺機組中的運行數據如設定點，時間表，警報狀態等等可自動同步化。用戶只需在任一臺主動機組上查詢和改變設定。改變后的設定將自動復制到同一網絡中的所有機組內。

順序加載

當部件啟動或停車時，為了減少對電網的沖擊，擴展機組中的順序加載啟動功能。順序啟動不僅控制同一臺機組的部件，而是把多臺機組的所有部件都編序加載，避免不同機組中的部件同時啟動和停車。

控制備用

允許多臺主動機組共處同一網絡，任何一臺主動機組自動接管整個系統的控制。此特性增加了控制系統對故障的敏感度。當任何一個主動機控制系統發生故障，其附帶的從動機組可由其他主動機組控制，整個系統的能量損失及停機時間均減至最低。

控制級數擴展

“控制級數擴展”是針對提高整體機組的控制表現而設計。運用聯網編程技術綜合各機組可提供的控制級數。最多可達八級的溫濕度控制。由于更細密控制級數有利于更佳的能量匹配，使控制精度大大提高，減少部件的開關更增長部件的壽命。

平均控制值

入網機組不是按本身所測到的溫度和濕度作出控制，而且更將測到的讀數互換和計算出一個平均值，基于此平均值控制環境。此特點有利于當機組分布在一大空間，防止機組間因測到的讀到不一致而不能協調溫度濕度控制。

KHNA-H系列空調制冷系統介紹

▲ 空調室內機采用模塊化設計.

▲ 設備外觀呈乳白色，與機房環境協調一致，美觀大方

KHNA-H系列空調的心臟：最先進的渦旋式壓縮機

渦旋式壓縮機與傳統的活塞式壓縮機相比，效率提高了

15-20%左右。

與活塞式壓縮機相比，具有更高的安全性及可靠性。

與活塞式壓縮機相比，具有震動小及噪音小的特點。

科華機房專用空調是選用全球最大的壓縮機生產商美國考浦藍公司出品渦旋式壓縮機。

KHNA-H系列空調高效換熱器結構

科華空調蒸發器采用‘A’型結構，與板式結構相比增大了迎風面積，降低迎面風速，提高了換熱效率，消除了蒸發器的迎風帶水現象。

節能且又減小設備的體積。

蒸發器均采用高效內肋管，提高換熱器的換熱效率（提高約30%-40%）在相同名義設計負荷下體積減小很多，節省了占地面積。

KHNA-H系列空調加濕系統

需要適應各種不同水質地區的使用選擇：

電極鍋爐式加濕系統：運用于軟水地區

無接觸式遠紅外式加濕系統適用于“硬水”地區

KHNA-H系列空調加熱系統介紹

科華空調為了更好地節能有兩種加熱方式可供用戶來進行選擇。

一種是把加熱分成三級，加熱時一組加熱器最先工作，如提供的熱量不能滿足需要，隨后的兩組在按時間順序分別投入工作。

 低密度不銹鋼管狀翅片直接安裝在風機入口。

3相確保三相電平衡。

KHNA-H系列空調室外風冷凝器

安裝在室外的風冷冷凝器由于室外工作環境惡劣，長期在日曬雨淋嚴寒酷暑的氣候下工作，為延長產品的壽命，提高產品的安全可靠性，空調室外風冷冷凝器采取了以下措施。

外殼采用不銹鋼制造，具有非常好的抗腐蝕和在沿海地區抗鹽霧的腐蝕能力。

選用世界著名品牌德國（ZIDHL－ABEGG）調速風機，該風機調速范圍大，運轉平穩、噪聲低、防水、電絕緣性能優良。

選用日本（SAGINOMIYA）和美國（JOHNSON）生產的壓力調速器，可根據室外氣溫的變化而引起的冷凝壓力變化進行無級調速，轉速變化范圍大，工作安全可靠。

用風機來實現冷凝壓力的恒定。風機轉速隨室外環境溫度變化而作自動調速，即‘每一個外環境溫度將有一確定的風機轉速與之對應’，這樣大大提高了機房專用空調的工作的安全性及可靠性。

KHNA-H系列空調室外冷凝器整體性能優點：

1.體積小、重量輕（90 Kg－125 Kg）、外形優美，安裝人員可以隨意在狹小的樓梯、走廊、電梯、平臺上搬運就位。

2.風冷冷凝器機架可拆卸、靈活多變、適用于各種環境場地，可以多獨立安裝或組合安裝，安裝方式可場地立式安裝，可外墻臥式安裝，也可外墻立式安裝，方便、靈活、簡捷、美觀。

3.室外機采用不銹鋼外殼、美觀、耐用、使用壽命長、產品檔次較高。

4.風冷冷凝器調速電機可根據室外氣溫的變化而引起冷凝壓力變化進行無級調速。調速范圍大、運行平穩、噪音低、產品整體性能優良。
