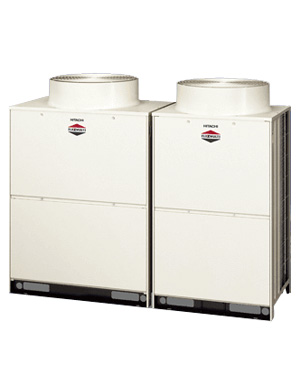

日立新一代商用多聯機節能典范FLEX MULTI傳承日立空調產品的高端技術和優越品質，包括全變頻D系列、冷暖切換標準型機組和熱回收型機組，均應用大容量高效高壓腔渦旋壓縮機和先進的變頻技術，實現了多聯機技術的升華和性能的突破。FLEX是靈活、多變的意思，機組采用輕量化、結構緊湊的模塊單元機型的組合方式，單模塊體積、占地面積都大幅減小，特別方便于工程設計、運輸和安裝；MULTI是多聯的意思，F(xiàn)LEX MULTI系列產品的組合型最大到66HP，極大豐富了產品陣營。







核心技術更節能更環保

通過核心技術的不斷革新以及系統的整體優化，日立FLEX-MULTI冷暖切換標準型全系列產品均通過國家一級節能認證！該機組可與新風系統配合工作，讓空氣時刻保持清新。





產品綜合能效系數IPLV(C)遠超國家一級能效限定值

通過核心技術的不斷革新以及系統的整體優化， 日立新一代FLEX MULTI空調系統的節能性更加出 色，全系列產品均通過國家一級節能認證！ 機組IPLV (C)最高值可達9.0 (詳見下圖)。



•注：產品IPLV(C)為產品的制冷綜合能效系數。根據 GB21454-2008《多聯式空調(熱泵)機組能效限定值及 能源效率等級》對于模塊型多聯式空調(熱泵)機組， 以基本模塊進行IPLV(C)測試。





日立發明具有內部油分離功能的高壓腔壓縮機

大容量髙壓腔渦旋壓縮機采用內部油分離機構，通過內部油霧分離器設計和內部回油管設計，使壓縮機潤滑油大部分保存在壓縮機內，只有少量油被帶出壓縮機，有效防止因多余的冷凍油在制冷循環中造成的能力下降，效率進一步提高；采用防過壓縮技術，有效的防止了冷凝壓力過髙而造成的功耗增加問題，壓縮機運轉更節能，同時使得制冷系統更加穩定可靠。





應用〃工業級〃高效變頻器

日立FLEXMULTI系列采用髙精度、高效、高可靠性的“工業級"變頻器來控制壓縮機，實現了無級變頻控制，使得控制更靈活、髙效、智能。驅動。日本新干線機車、核電設備、volvo汽車的變頻 技術再一次顯示出其非凡實力。







SCS(SET FREE CONTROL SYSTEM)7.0控制邏輯升級

SCS7.0邏輯控制不僅具有傳統多聯機的可變制冷劑流量控制、制熱不停機不換向回油控制、風景變化控制外，還能調整冷媒的蒸發溫度和冷凝溫度，節能性更好，可靠性更高，適用范圍更廣。



三級過冷循環技術，高效提升制冷能力

第一級過冷：“2-1"制冷流程

如下圖所示，通過特殊設計的"2-1"流程，使得制冷時的液相側的流速増大，換熱效率提升，増加過冷度。



第二過冷：獨有的超高流速液態冷媒過冷段

第一級過冷后的液態冷媒匯合后，單獨設計一個換熱器再次對液態冷媒進行過冷，由于匯合后的冷媒流量大，流速十分高，換熱效率也急劇增大，從而使得過冷度增加。



第三級過冷：高效板式換熱器過冷

經過前兩級過冷的冷媒，會通過高效的板式換熱器，利用膨脹閥的精準調節，實現最優的旁通過冷卻。

釆用獨有的三級過冷卻技術，最高可達成30°C過冷度，實現更好的性能、適應更長的安裝配管和高落差，滿足用戶節能和安裝需求。





工業級功率模塊

晶圓級過流保護

內置的檢測元件對集電極電流實施精確監控，任何異常短路情況都可以精準迅速的加以保護，避免模塊的損壞。

晶圓級過溫保護

內置溫度檢測元件，檢測溫度能夠?qū)崟r跟隨結溫變化，針對每一個異常發熱現象，能夠精準檢測并有效進行TjOH結溫過熱保護。CS內部絕緣基板上裝有溫度檢測元件，可以檢測絕緣基板溫度有效進行FWD的TcOH的CS殼溫過熱保護。

超長的powercycle壽命

超長工業^15000cycle(ΔTj=100°C)powercycle壽命，是普通民用級powercycle的三倍， 產品可靠性大大增加。

出廠熱態(150°C)全檢

工業級出廠工藝全熱態150°C,每個模塊精挑細選。從元器件源頭保證產品質量可靠。

光耦四電源隔離驅動



獨立隔離四電源驅動，從使用環節避免常用方案中的HVIC電平移位驅動方式的閂鎖誤操作引起的CS失效。





控制靈便，方便操控

該機組可連入集中控制系統，實現集中控制、遠程控制和樓宇集中控制。
